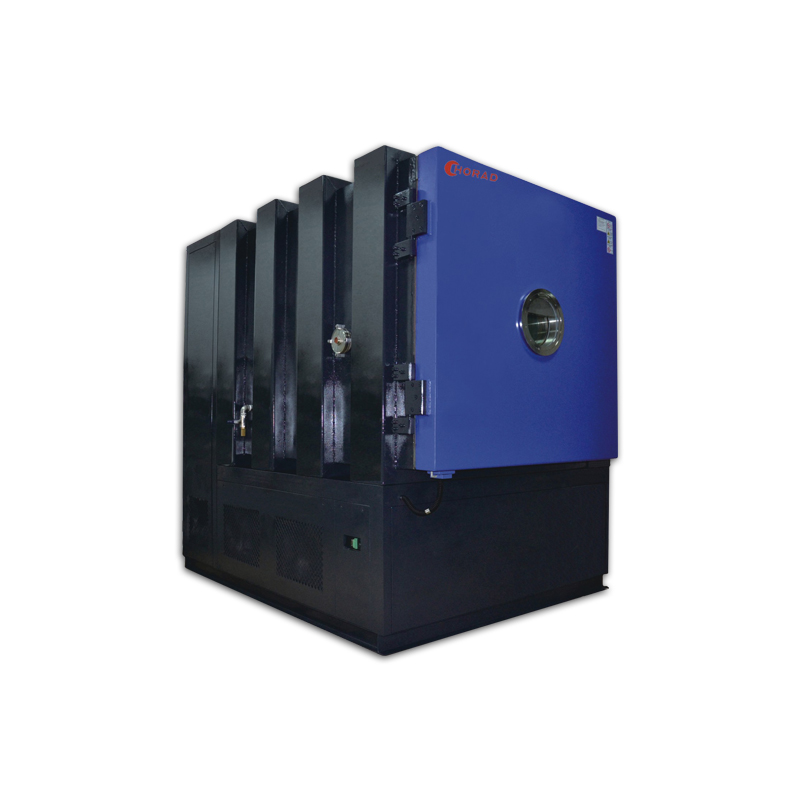

英文名称：Low Air Pressure Test Chamber
产品别名：高低温低气压试验箱、气压箱、低气压试验箱、温湿度气压试验箱、高海拔环境模拟试验箱、高原环境模拟试验室、高空低气压温湿度试验箱、真空高低温试验箱、可靠性试验设备等
产品用途：
低气气压试验箱可以模拟海拔4万米以下高度气压，可以用于高原和航空应用产品的环境模拟和试验。
低气压试验箱可以独立进行低气压试验，也可以综合高温、低温和湿度等因子进行综合试验。
用于测试产品在空中或高海拔地区受到高度、温度、湿度、综合作用时的适应性试验。
应用领域：
适用于航空航天产品、信息电子仪器仪表、电工、电子产品、机械以及其他产品、零部件、材料等进行高低温和低气压试验,模拟温度变化和海拔高度变化的单项或组合条件下对产品、零部件、材料等进行质量及可靠性测试，以便产品设计、改进、鉴定及出厂检验用。
产品特点：
采用外承压方式,内箱热容量小
磁流体密封传动技术
制冷系统具有节能、可霹、低噪音等优
测试接口由用户提出需求
7寸TFT彩色触摸屏控制器
远程控制及故障诊斷
承接用户其他非标需求
设计依据：
满足M-STD-202F、ML-STD-810F等标准
GB/T2423.1-2008试验A:低温试验-C60068-2-1
GB/T24232-2008试验B:高温试验-C60068-2-2
GB/T242321-2008试验M:低气压试验-C60068-2-13
GB/T2423.25-2008试验Z:低温/低气压试验一EC60068-2-40
GB/T242326-2008试验乙:高温/低气压试验-C60068-2-41
GJB150.3A-2009第3部分;低温试验
GJB150.4A-2009第4部分;低温试验
型号 | H-PTV-225C/EH | H-PTV-408C/EH | H-PTV-1000C/EH |
容积 | 225L | 408L | 1000L |
内尺寸：宽W*高H*深D（mm） | 600×750×500 | 800×950×600 | 1000×1000×1000 |
外尺寸：宽W*高H*深D（mm） | 1100×1850×1600 | 1300×2080×2100 | 1500×2200×2450 |
温度范围 | C：-40°C～+150°C（+170°C可选） E：-70°C～+150°C（+170°C可选） | ||
升温时间 | +20°C～+150°C≤120min | ||
降温时间 | C：+20°C～-40°C（全程平均，空载）≤60min E：+20°C～-70°C（全程平均，空载）≤90min | ||
降压范围 | 常压～0.2KPa | ||
降压时间 | ≤60min | ||
结构形式 | 内箱+保温层+承压层（外承压） | ||
真空泵 | 机械旋片式真空泵 | ||
制冷机组 | 复叠式制冷，水冷 | ||
控制器 | 7寸触摸屏，中/英文界面，定值/程序运行方式 | ||
电源 | AC380V、50Hz、三相四线+接地 | ||
功率（kW） | 13.0/16.0 | 20.0/25.0 | 27.0/32.0 |
水流量（m³/h） | 2.0/2.5 | 3.0/3.5 | 3.8/5.0 |
