测试对象：电池包、驱动电机/定子/转子、冷凝器、 蒸发器、热泵、压缩机

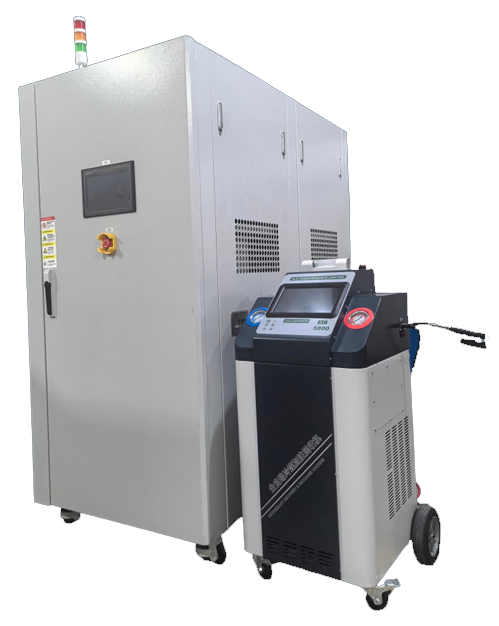

设备功能和原理介绍
设备功能：模拟整车结构布置直冷直热台架设备，通 过显示控制界面控制参数来测试电池性能，测试电池 冷却单开、直热单开，为装车匹配做前期调试使用。
原理介绍：冷却时，包内冷板（下图中电池包换热器） 作为制冷循环的蒸发器。启动冷却后，冷媒R134a或 R1234yf进入冷板后蒸发吸热，降低电池温度。加热 时，冷板作为循环中的冷凝器，高温冷媒进入冷板后 凝结放热，加热电池。
图中涉及整车空调部分的设备及元件，包括车外换热 器、车内蒸发器等无需包含在台架内。

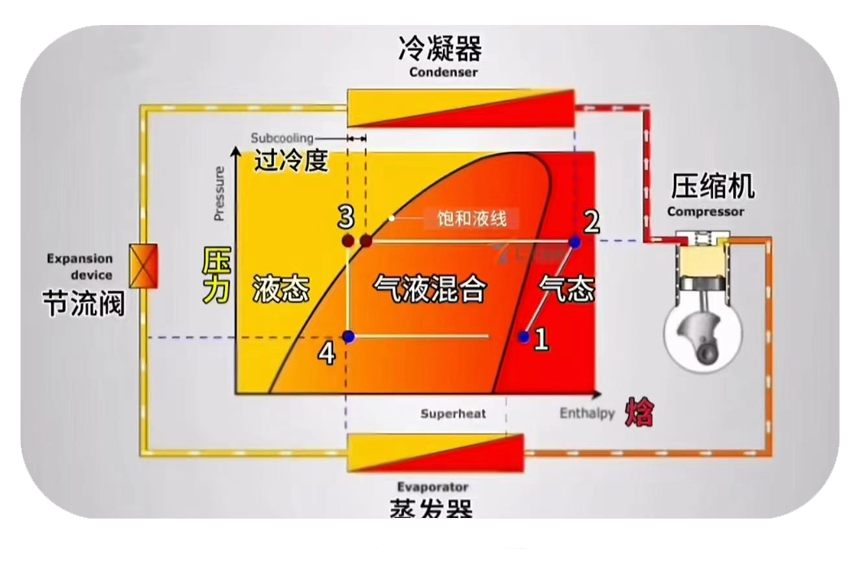

直冷直热原理图
判断标准（可根据客户要求定做）
直冷工况：
模式一：电池包出口压力在0.3~0.7MPa可调，过热度在0~15K可调（吸排气压力检测，均使用压力变送器，精度等级：0.5级）
模式二：电池包入口温度在15~25℃可调，过热度在0~15K可调
直热工况：电池包入口温度为50℃，过冷度在5K±1
（a）冷却测试：试验过程电池温度不超过45℃，开启冷却5min后 电池温度≤50℃；试验全程电池系统温差≤10℃
(b) 加热测试：电池温升速率 ≥0.7℃/min，试验全程电池系统 温差≤10℃

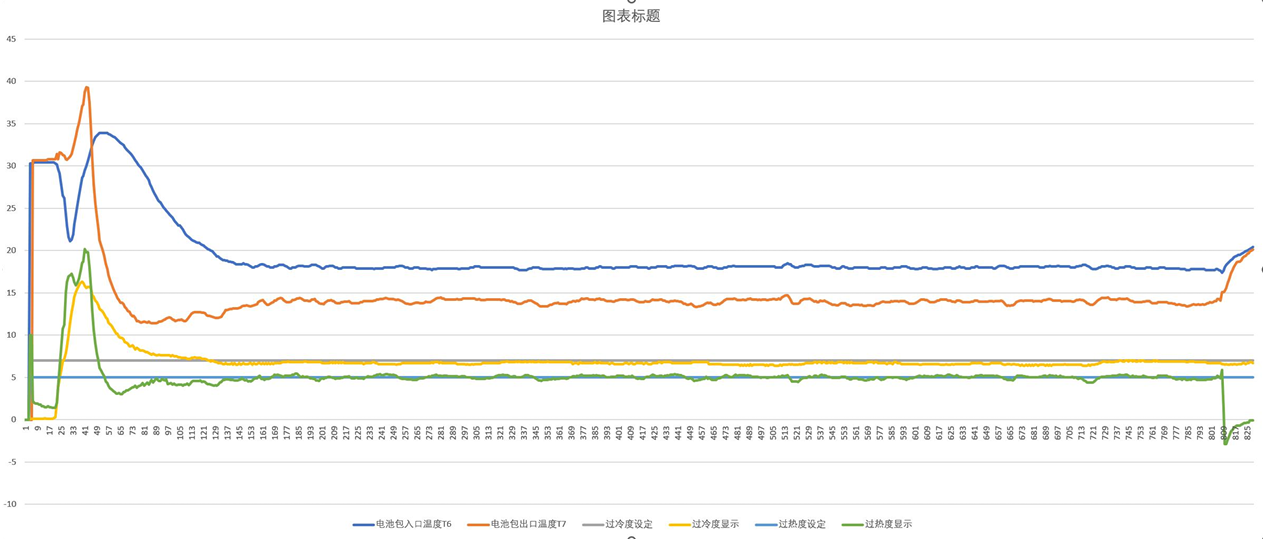

直冷直热机：测试数据 测试数据一：过热度精度（≤±1℃），稳定时间：3min
注：绿色为过热度数据

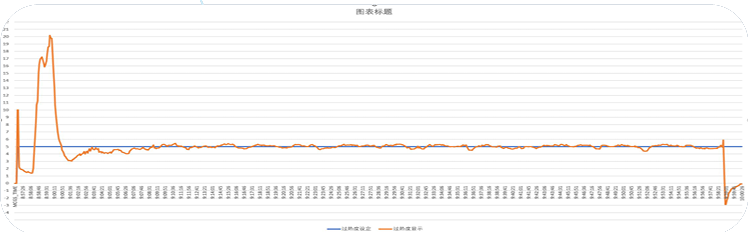

放大图测试数据一：过热度精度（≤±1℃），稳 定时间：3min

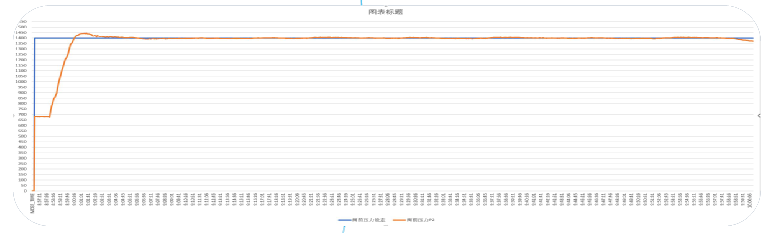

放大图测试数据二：阀前压力实测1405Kpa， 精度：±10Kpa，稳定时间：6min

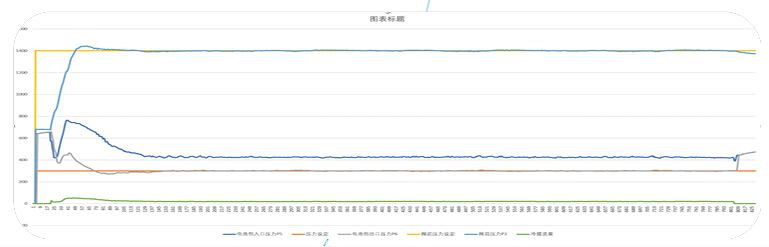

测试数据二：阀前压力实测1405Kpa， 精度：±10Kpa，稳定时间：6min
